LED-varoitusvalotovat tärkeä osa nykyaikaisia ajoneuvojen näkyvyysjärjestelmiä, joita käytetään hätä-, hyötyajoneuvoissa, rakennus-, maatalous-, tiepalvelu-, kuljetus-, teollisuus- ja erikoisajoneuvoissa. Niiden tehtävä on muutakin kuin kirkkaan vilkkuvan valon tuottaminen. Oikein suunnitellun varoitusjärjestelmän on ilmoitettava selkeästi ajoneuvon käyttötila, kun se työskentelee ajoneuvon rungon, sähköisen arkkitehtuurin, asennusasennon, optisten vaatimusten, ympäristöaltistuksen ja sovellettavien määräysten kanssa. Valon väri, säteen jakautuminen, salamakuvio, synkronointi, kotelorakenne ja ohjaimen suunnittelu vaikuttavat kaikki siihen, kuinka tehokkaasti varoitussignaali havaitaan. Näiden tekijöiden ymmärtäminen auttaa ajoneuvojen valmistajia, kaluston käyttäjiä, integraattoreita ja laitesuunnittelijoita kehittämään varoitusjärjestelmiä, jotka ovat käytännöllisiä, kestäviä, huollettavia ja sopivia ajoneuvon käyttöolosuhteisiin.
Sisällysluettelo
Napsauta mitä tahansa aihetta siirtyäksesi suoraan osioon.
- 1. Mikä on ajoneuvon varoitusvalon todellinen tarkoitus?
- 2. Kuinka LED-tekniikka parantaa varoitustehoa?
- 3. Mitkä varoitusvalokokoonpanot ovat saatavilla?
- 4. Kuinka varoitusvalon väri tulisi valita?
- 5. Miksi optiikalla, salamakuvioilla ja katselukulmilla on väliä?
- 6. Mihin varoitusvalot tulisi asentaa?
- 7. Mitkä ympäristöolosuhteet tulisi ottaa huomioon?
- 8. Miten sähköjärjestelmät ja ohjaimet vaikuttavat toimintaan?
- 9. Kuinka varoitusjärjestelmiä voidaan integroida eri ajoneuvoihin?
- 10. Miten vaatimustenmukaisuus ja testaus tulisi arvioida?
- 11. Mitkä ovat yleisimmät valintavirheet?
- 12. Kuinka valmistajat voivat parantaa järjestelmän luotettavuutta?
- 13. Mitä käytännön teknisten eritelmien tulisi sisältää?
- 14. Usein kysytyt kysymykset
Mikä on ajoneuvon varoitusvalon todellinen tarkoitus?
Varoitusvalo on pohjimmiltaan visuaalinen viestintäjärjestelmä. Sen tehtävänä on herättää asianmukaista huomiota ja auttaa ympäröiviä ihmisiä ymmärtämään, että ajoneuvolla on erityinen toimintakunto.
Varoitussignaali voi osoittaa, että ajoneuvo reagoi hätätilanteeseen, työskentelee ajoradan vieressä, liikkuu hitaasti, huoltaa infrastruktuuria, toimii väliaikaisella työalueella, hinaa laitteita tai suorittaa muuta tehtävää, joka vaatii lisätietoisuutta lähellä olevilta ihmisiltä.
Tämä tekee varoitusvaloista poikkeavan tavallisesta ajoneuvon valaistuksesta. Ajovalot, jarruvalot, suuntavilkut ja merkkivalot välittävät ensisijaisesti ajoneuvon normaaleja toimintoja. Varoitusjärjestelmä lisää toisen kerroksen tietoa ajoneuvon tilasta tai käyttöympäristöstä.
Erotus tulee erityisen tärkeäksi, kun ajoneuvo toimii useissa ympäristöissä. Kuorma-auto voi kulkea kaupungin halki päiväsaikaan, pysähtyä illalla tien varteen, ajaa rakennusalueelle ja työskennellä lähellä jalankulkijoita tai koneita. Sama fyysinen ajoneuvo saattaa siksi vaatia näkyvyyttä useista suunnista hyvin erilaisissa taustavalaistusolosuhteissa.
Järjestelmän pitäisi auttaa lähellä olevia ihmisiä tunnistamaan, että ajoneuvolla on erityinen käyttöehto.
Valonjaon tulee tehdä ajoneuvo näkyväksi kulmista, jotka ovat tärkeitä todellisessa työympäristössä.
Toistettavat kuviot ja selkeät hallintalaitteet auttavat käyttäjiä käyttämään varoitusjärjestelmää ennakoivasti.
Varoituslaitteiden tulee toimia ajoneuvon rakenteen, sähköjärjestelmän, hallintalaitteiden ja muiden asennettujen osien kanssa.
Yksi yleisimmistä väärinkäsityksistä on, että varoitussuorituskyky on yksinkertaisesti kysymys kirkkaudesta. Todellisuudessa hyödyllinen näkyvyys riippuu kirkkaudesta, katselukulmasta, taustan kontrastista, salaman käyttäytymisestä, objektiivin suunnittelusta, asennuskorkeudesta, ajoneuvon geometriasta, säästä ja ajoneuvoa ympäröivästä visuaalisesta ympäristöstä.
Erittäin kirkas moduuli, joka on asennettu esteen taakse, voi tuottaa vähemmän hyödyllistä varoitussuojaa kuin kohtalaisen tehokas järjestelmä, joka on sijoitettu oikein ajoneuvon ympärille. Samoin signaali, joka näyttää vaikuttavalta pimeässä työpajassa, voi käyttäytyä eri tavalla auringonvalossa, rankkasateessa, sumussa, pölyssä tai ympäristössä, jossa on useita kirkkaita valonlähteitä.
Kuinka LED-tekniikka parantaa varoitustehoa?
LED-tekniikka on muuttanut ajoneuvojen varoitustuotteiden suunnittelua. Solid-state-LEDit antavat valmistajille mahdollisuuden rakentaa kompakteja moduuleja, joissa on joustava optinen järjestely, elektroninen ohjaus ja erittäin integroidut kotelot.
LED-valojen sijoittelun joustavuus on yksi tärkeimmistä eduista. Useita säteilijöitä voidaan järjestää linssin taakse, palkkia pitkin, kompaktin valopään sisällä tai useiden hajautettujen moduulien päälle. Tämän ansiosta suunnittelijat voivat luoda varoituskuvioita, jotka on sovitettu tiettyihin katselukulmiin sen sijaan, että lamppua käsitettäisiin yhtenä pistelähteenä.
Kompakti tuotearkkitehtuuri
LED-moduulit voidaan suunnitella suhteellisen pieniin pakkauksiin, mikä mahdollistaa varoitustoimintojen integroinnin säleikköihin, puskureihin, peileihin, sivupaneeleihin, kattokokoonpanoihin, visiirialueisiin ja muihin rajoitettuihin paikkoihin. Tämä on hyödyllistä nykyaikaisissa ajoneuvoissa, joissa ulkonäkö, aerodynaamiset vaatimukset ja varusteiden integrointi ovat tärkeitä.
Elektroninen salaman ohjaus
LEDit voidaan kytkeä elektronisesti tarkalla ajastuksella. Tämä tukee useita salamakuvioita, synkronoitua toimintaa, vuorottelevia sarjoja, suuntatoimintoja ja muita ohjattuja toimintoja.
Elektroninen ohjaus helpottaa myös useiden moduulien koordinointia. Esimerkiksi etu- ja takatuotteet voivat toimia yhdessä, kun taas sivumoduulit luovat lisäpeiton sivuttaiskulmissa.
Puolijohderakenteen kestävyys
LED-tuotteet eivät ole riippuvaisia perinteisestä hehkulangasta valonlähteen sisällä. Tämä muuttaa lampun rakennetta ja voi vähentää herkkyyttä tietyntyyppisille hehkulankapohjaisiin valonlähteisiin liittyville mekaanisille vaurioille.
Lämpösuunnittelu on edelleen tärkeää
LED-tekniikka tuottaa edelleen lämpöä. Vaikka LED-järjestelmät ovat tehokkaita, niiden sisäinen lämpötila vaikuttaa elektroniseen ja optiseen käyttäytymiseen. Kotelon suunnittelu, lämmönpoisto, asennuspaikka, ympäristön lämpötila ja käyttöaika voivat kaikki vaikuttaa lämpötehoon.
| Teknologia-alue | Mihin se vaikuttaa | Käytännön huomioita |
|---|---|---|
| LED-lähettimen asettelu | Lähtö ja optinen peitto | Yhdistä lähettimen järjestely tarvittaviin katselukulmiin |
| Optinen linssi | Palkin muoto ja jakautuminen | Tarkista todellinen kattavuus pelkän tulosteen sijaan |
| Asuminen | Suojaus ja lämpökäyttäytyminen | Yhdistä kotelon suunnittelu asennusympäristöön |
| Ohjauselektroniikka | Kuviot ja synkronointi | Käytä selkeästi määriteltyjä toimintatapoja |
Tärkeää on, että LEDit ovat teknologia-alusta, eivät itsessään täydellinen varoitusratkaisu. Optinen suunnittelu, elektroniikka, lämmönhallinta, kotelon rakentaminen, asennus ja ohjauslogiikka määräävät, kuinka tehokkaasti tämä tekniikka toimii todellisessa ajoneuvossa.
Mitkä varoitusvalokokoonpanot ovat saatavilla?
Nykyaikaisia ajoneuvojen varoitusjärjestelmiä on saatavana useissa fyysisissä muodoissa. Jokainen kokoonpano on suunniteltu erilaisten asennusvaatimusten mukaan, ja ammattiajoneuvoissa yhdistetään usein useita tyyppejä laajemman kattavuuden saavuttamiseksi.
Kattoon asennettavat valopalkit
Valopalkit asennetaan tyypillisesti katon poikki, ja ne voivat sisältää useita optisia moduuleja, jotka on järjestetty tarjoamaan etu-, taka- ja sivupeiton.
Niiden korkea asento voi auttaa varoitussignaalia pysymään näkyvissä muiden ajoneuvorakenteiden yläpuolella. Katon asennusasento altistaa tuotteen kuitenkin myös tuulikuormitukselle, säälle, tärinälle ja ajoneuvon kohonneelle kokonaiskorkeudelle.

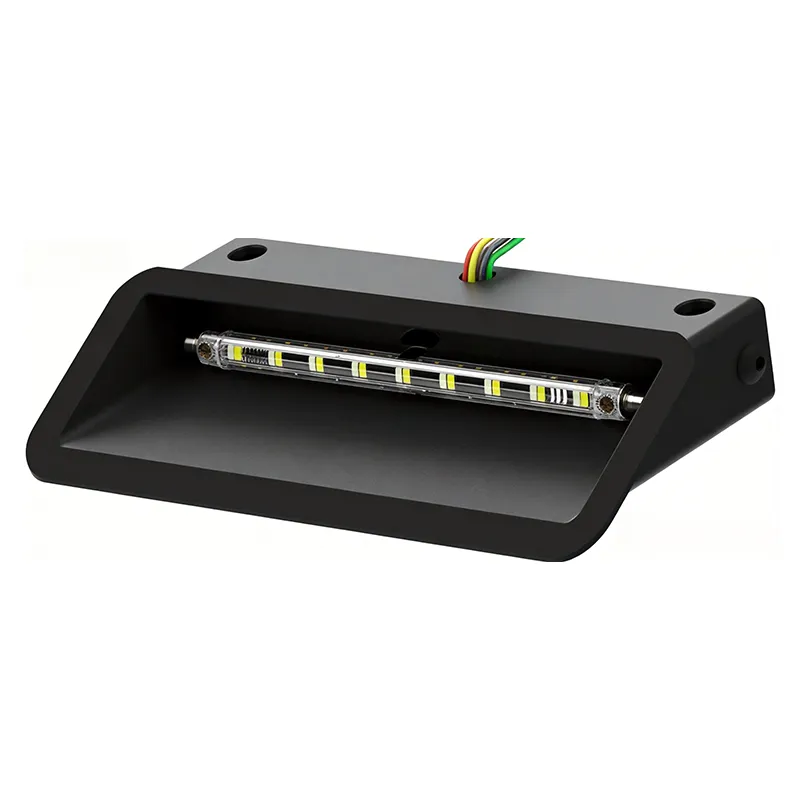

Kompaktit valopäät
Valot ovat pienempiä yksittäisiä moduuleja, jotka voidaan jakaa ajoneuvon ympärille. Niitä käytetään usein säleikön aukoissa, puskureissa, sivupaneeleissa, takakorissa, peilialueilla tai muissa paikoissa, joissa suuri valopalkki ei ole käytännöllinen.
Hajautetut valopäät voivat olla erityisen hyödyllisiä korin tai laitteiden aiheuttamien näkyvyysrakojen sulkemisessa.
Majakat
Majakat on yleensä sijoitettu korkeaan kohtaan ja ne antavat erittäin tunnistettavan varoitussignaalin. Niiden lieriömäinen tai kompakti muoto mahdollistaa niiden asentamisen ajoneuvojen katoille, laiterakenteille tai erikoistasoille.
Piilopaikat
Hideaway-moduulit on asennettu olemassa olevien ajoneuvorakenteiden taakse, jolloin varoitustoiminto pysyy visuaalisesti huomaamattomana, kun se ei toimi. Asennus edellyttää optisen välyksen, lämmönpoiston, johdotuksen ja huoltoon pääsyn huolellista harkintaa.
Visiiriin asennettavat järjestelmät
Visiiriyksiköt asennetaan ajoneuvon sisälle lähelle ylempää tuulilasialuetta. Ne voivat tarjota eteenpäin suuntautuvaa varoitusvaloa säilyttäen samalla kompaktin asennustilan.
Pääasia on varmistaa, että järjestelmä ei aiheuta liiallisia heijastuksia tai häiritse käyttäjän näkyvyyttä.
Suuntavaroitusjärjestelmät
Suuntajärjestelmät käyttävät ohjattuja sarjoja viestiäkseen vasemmalle, oikealle tai keskelle liikettä. Ne ovat erityisen tärkeitä tienvarsipalveluajoneuvoissa, liikenteenohjausajoneuvoissa, hinausautoissa ja aktiivisten liikennealueiden ympärillä toimivissa työajoneuvoissa.
| Kokoonpano | Tyypillinen asennus | Pääasiallinen etu | Pääasiallinen huomio |
|---|---|---|---|
| Lightbar | Katto | Laaja kohonnut näkyvyys | Asennus, korkeus, tuulensuoja |
| Lighthead | Säleikkö, puskuri, sivu, taka | Joustava hajautettu sijoitus | Optinen suunta ja käytettävissä oleva asennussyvyys |
| Majakka | Korotettu asennusasento | Erottuva korkean tason varoitussignaali | Asennusvoima ja ajoneuvon kokonaiskorkeus |
| Piilopaikka | Ajoneuvon paneelien takana | Huomaamaton integrointi | Selkeä optinen polku ja lämmönhallinta |
| Visiiriyksikkö | Sisäpuolen ylätuulilasi | Kompakti eteenpäin varoitus | Kuljettajan näkyvyys ja heijastukset |
| Suuntayksikkö | Takaosa tai huoltoalue | Liikenteen suunnan viestintä | Ohjaa sekvenssiä ja synkronointia |
Ei ole olemassa yhtä kokoonpanoa, joka sopisi jokaiseen ajoneuvoon. Valinta tulee aloittaa näkyvyysongelmasta, joka on ratkaistava, ja sitten määritellä, mikä fyysinen järjestely voi ratkaista ongelman tehokkaimmin.
Suuri työauto voi käyttää korotettua valopalkkia yhdessä etu- ja takavalojen kanssa, kun taas kompakti huoltoajoneuvo voi luottaa ensisijaisesti huomaamattomiin säleikköihin ja takamoduuleihin. Tärkeä tekijä on kattavuus, ei pelkkä tuotteen määrä.
Kuinka varoitusvalon väri tulisi valita?
Varoitusväri sisältää tietoja, mutta oikea väri riippuu ajoneuvon roolista, maasta, lainkäyttöalueesta, palveluluokasta ja sovellettavista määräyksistä.
Yleisiä varoitusvärejä ovat keltainen, punainen ja sininen. Eri ajoneuvoluokat voivat myös käyttää monivärisiä konfiguraatioita eri käyttötiloihin. Koska nämä säännöt voivat vaihdella, väriä tulee aina käsitellä sääntely- ja toiminnallisena päätöksenä eikä pelkästään visuaalisena mieltymyksenä.
Keltainen varoitusjärjestelmät
Amber yhdistetään laajalti varovaisuuteen, työaktiivisuuteen, tienvarsitoimintoihin, kunnossapitoon, rakentamiseen, kunnallisiin palveluihin, hitaasti liikkuviin laitteisiin ja muihin sovelluksiin, joissa tarvitaan enemmän huomiota.
Punaiset varoitusjärjestelmät
Punaisella voi olla voimakas varoitusmerkitys, ja se voidaan liittää tiettyihin ajoneuvon toimintoihin tai valtuutettuihin huoltoluokkiin lainkäyttöalueen mukaan.
Siniset varoitusjärjestelmät
Sininen on usein tiukemman valvonnan alainen, ja se voidaan varata tietyille hätä- tai valtuutetuille ajoneuvoluokille. Sen soveltuvuus on siksi tarkistettava huolellisesti kohdemarkkinoille ja ajoneuvorooliin.
Kaksiväriset järjestelmät
Kaksiväriset tuotteet voivat tukea erilaisia toimintatiloja. Esimerkiksi yksi hyväksytty väri voidaan liittää yleiseen työtoimintaan, kun taas toista käytetään erilliseen toimintatoimintoon. Ohjainlogiikan pitäisi tehdä näistä tiloista selkeitä ja estää tahattomat yhdistelmät.
| Väristrategia | Mahdollinen sovellus | Tärkeä huomio |
|---|---|---|
| Keltainen | Työ, varovaisuus, palvelu, tienvarsitoiminta | Yleistä työhön liittyvissä sovelluksissa, paikallisten sääntöjen mukaisesti |
| Punainen | Nimetyt varoitustoiminnot | Käytä ajoneuvon ja lainkäyttöalueen vaatimusten mukaisesti |
| Sininen | Erikoistunut hätämerkinanto | Usein tiukemmin säännelty |
| Kaksivärinen | Useita toimintatiloja | Ohjainlogiikan tulisi erottaa selkeästi hyväksytyt tilat |
Väri on myös vuorovaikutuksessa ympäristön kanssa. Varoitussignaalin ja sen taustan välinen visuaalinen kontrasti voi muuttua auringonvalossa, yöolosuhteissa, kaupunkivalaistuksessa, lumessa, sumussa tai heijastavilla pinnoilla.
Miksi optiikalla, salamakuvioilla ja katselukulmilla on väliä?
Varoitusten näkyvyys riippuu suuresti optisesta suunnittelusta. Ympäröivä tienkäyttäjä voi nähdä ajoneuvon suoraan edestä, kulmasta, sivulta tai takaa. Varoitusjärjestelmän on siksi tarjottava mielekäs näkyvyys tärkeisiin suuntiin.
Säteen jakautuminen
Optiset linssit, heijastimet, LED-järjestely, moduulin suunta ja kotelon geometria määräävät, kuinka säteilevä valo leviää. Eteenpäin suunnattu valo on optimoitu eri tavalla kuin moduuli, joka on tarkoitettu tarjoamaan laaja sivusuunnan peitto.
Käytännöllisen järjestelmän tulisi minimoida tarpeettomat heikot alueet. Tästä syystä valon jakautuminen on arvioitava asiaankuuluvien katselukulmien yli eikä vain yhdestä suositeltavasta suunnasta.
Katselukulma
Ajoneuvon korirakenne voi aiheuttaa odottamattomia optisia esteitä. Säleikköon asennettu yksikkö voi toimia erittäin hyvin edestä katsottuna ja tarjoaa rajoitetun näkyvyyden sivukulmasta. Kattopalkki voi tarjota laajan peiton, mutta jättää silti aukkoja ajoneuvon lähelle.
Ajoneuvon kartoittaminen useista näkökulmista ennen asennusta voi paljastaa nämä alueet.
Flash-kuvioita
Vilkkuminen erottaa varoitusvalot visuaalisesti monista tavallisista ajoneuvon valoista. Erilaiset kuviot voivat tukea erilaisia toimintatiloja tai luoda suuremman visuaalisen eron taustasta.
Liiallinen kuvion monimutkaisuus voi kuitenkin aiheuttaa toisen ongelman. Käyttäjillä voi olla vaikeuksia muistaa, mikä kuvio vastaa tiettyä toimintoa. Pienempi joukko selkeästi määriteltyjä tiloja voi usein olla käytännöllisempi kuin tarpeettoman suuri kuviokirjasto.
Synkronointi
Kun useat moduulit toimivat yhtenä järjestelmänä, synkronointi vaikuttaa visuaaliseen kokonaistulokseen. Moduulit voivat vilkkua samanaikaisesti, vuorotellen vasemmalla ja oikealla, pyyhkäistä ajoneuvon poikki tai toimia erillisissä synkronoiduissa ryhmissä.
Useat moduulit aktivoituvat yhdessä luodakseen yhtenäisen varoitustapahtuman.
Erilliset ryhmät aktivoituvat peräkkäin luoden visuaalista liikettä ajoneuvon poikki.
Kevyt toiminta kulkee järjestetyn ryhmän läpi ja voi tukea suuntatoimintoja.
Hyväksytyt kuviot voidaan valita ajoneuvon käyttötilan mukaan.
Tosimaailman visuaaliset olosuhteet
Optista suorituskykyä tulee harkita realistisissa olosuhteissa. Kirkas auringonvalo, ajovalot, märkä jalkakäytävä, sumu, pöly, heijastavat kyltit, lumi ja lähellä olevat työvalot voivat muuttaa tapaa, jolla varoitussignaalit havaitaan.
Tästä syystä laboratoriotulostus ei yksin kerro kaikkea. Lopullinen ajoneuvoasennus määrittää, saavuttaako valo todella katsojan hyödyllisessä muodossa.
Mihin varoitusvalot tulisi asentaa?
Asennusasennolla on suora vaikutus näkyvyyteen. Se määrittää korkeuden, näkölinjan, esteen, kaapelin reitityksen, mekaanisen rasituksen ja huoltoon pääsyn.
Katon asennus
Katolle asennettavat järjestelmät hyötyvät korkeudesta. Ne voivat pysyä näkyvissä monien ajoneuvorakenteiden yläpuolella ja tarjota laajan etu-, taka- ja sivupeiton.
Samaan aikaan kattoasennus lisää altistumista tuulelle, sateelle, lumelle, ajoneuvojen pesulle ja vahingossa tapahtuvalle törmäykselle. Kiinnityslaitteiden on siksi oltava kattorakenteeseen ja ajoneuvon käyttöympäristöön sopivia.
Etusäleikön asennus
Säleikköön asennetut valopäät voivat tarjota alemman tason etuvaroituspeiton ja täydentää kattoon asennettua tuotetta. Asennussyvyys ja optinen välys tulee tarkistaa huolellisesti.
Kiinnitys taakse
Takavaroitusmoduulit voivat olla erityisen tärkeitä tiepalveluissa ja hyötyajoneuvoissa, jotka pysähtyvät tai työskentelevät yleisillä teillä. Seuraava kuljettaja ei välttämättä näe etu- tai kattovaloa selvästi, jos ajoneuvon kori tai lähellä olevat laitteet estävät signaalin.
Sivukiinnitys
Sivumoduulit voivat vähentää sivuttaisnäkyvyysrakoja. Tämä voi olla arvokasta, kun ajoneuvot kiertävät risteyksiä, jalankulkijoita, koneita tai ohikulkevaa liikennettä.
Piilotettu integraatio
Hideaway-moduulit voivat säilyttää puhtaan ulkonäön samalla kun ne tarjoavat varoitustoimintoja. Nämä asennukset vaativat huolellista huomioon ottamista ympäröivästä materiaalista ja optisesta tiestä.
| Asennusasento | Näkyvyyden päärooli | Tyypillinen Haaste |
|---|---|---|
| Katto | Kohonnut laaja kattavuus | Tuulikuorma, korkeus, asennuslujuus |
| Etusäleikkö | Eteenpäin ja diagonaalinen peitto | Rungon tukos ja asennussyvyys |
| Takaosa | Liikenteen perässä | Ovet, laitteet, telineet ja kori |
| Sivu | Sivuttainen peitto | Ajoneuvon geometria ja moduulin suunta |
| Visiiri | Näkyvyys ohjaamoon eteenpäin | Heijastukset ja kuljettajan näkyvyys |
Hyödyllinen suunnittelumenetelmä on näkyvyyskartan luominen. Merkitse ajoneuvon etu-, taka-, sivu-, korotetut ja lähietäisyyden katselualueet ja tunnista sitten peilit, varusteet, koripaneelit, kiskot, tikkaat, telineet tai lisälaitteet peittävät alueet.
Kun nämä puutteet tunnetaan, jokaisella varoitusmoduulilla on selkeä tehtävä. Tämä lähestymistapa on tehokkaampi kuin satunnaisten valojen lisääminen, kunnes ajoneuvo näyttää riittävän kirkkaalta.
Mitkä ympäristöolosuhteet tulisi ottaa huomioon?
Vehicle warning equipment operates in environments that can be considerably harsher than indoor electrical applications. Ulkona altistuminen voi sisältää sadetta, roisketta, lunta, mutaa, pölyä, tärinää, ultraviolettisäteilyä, lämpötilan muutoksia, puhdistuskemikaaleja ja mekaanisia iskuja.
Altistuminen vedelle
Ulkokäyttöön tarkoitetuissa varoitustuotteissa tulee olla kotelointisuoja, joka on sopiva niiden suunniteltuun asennukseen. Vettä voi päästä sisään saumojen, liittimien, kaapeliulostulojen, asennusliitäntöjen tai vaurioituneiden tiivisteiden kautta.
Asennuksen laatu on osa vesisuojausyhtälöä. Kotelo voidaan tiivistää hyvin tehtaalla ja vettä pääsee silti sisään, jos kaapelin reititystä, asennusreikiä tai liittimien paikkaa käsitellään väärin asennuksen aikana.
Pölyä ja mutaa
Rakennus-, maatalous-, kaivos-, metsä- ja teollisuusajoneuvot voivat toimia ympäristöissä, joissa on pölyä, mutaa, hiekkaa ja hienojakoisia hiukkasia. Lenses should remain practical to clean, and the installation should avoid unnecessarily exposed locations where contamination can accumulate.
Tärinä ja isku
Ajoneuvon liike altistaa varoitustuotteet mekaaniselle tärinälle. Epätasaiset tiet, maastokäyttö, raskaat laitteet ja usein ajoneuvojen liikkuminen voivat rasittaa kiinnikkeitä, kiinnikkeitä, piirilevyjä, liittimiä ja sisäisiä osia.
Lämpötila
Ajoneuvot voidaan pysäköidä suoraan auringonpaisteeseen tai käyttää kylminä talviolosuhteina. Tuote on siksi valittava todelliselle käyttölämpötila-alueelle, erityisesti silloin, kun odotetaan jatkuvaa tai toistuvaa vilkkumista.
UV-altistus
Ulkolinssit ja -kotelot voivat altistua pitkäaikaiselle ultraviolettisäteilylle. Materiaalin valinnassa tulee ottaa huomioon kestävyys kellastumista, halkeilua, haurautta ja optisen kirkkauden menetystä vastaan ajan myötä.
- Vesisuojaus:Yhdistä kotelo ja asennustapa todelliseen altistumiseen.
- Mekaaninen kestävyys:Ota huomioon tärinä, isku, isku ja asennusjännitys.
- Lämpökäyttäytyminen:Vahvista toiminta odotetulla lämpötila-alueella.
- UV-kestävyys:Harkitse linssien ja koteloiden pitkäaikaista altistusta ulkona.
- Liittimen suojaus:Suojaa kaapeliläpiviennit ja sähköliitännät yhtä huolellisesti kuin lampun kotelo.
Ympäristöluokitukset tulee tulkita yhdessä lopullisen asennuksen kanssa. Tuotteen luokittelulla on merkitystä vain, jos asennettu kokoonpano säilyttää ne olosuhteet, joita varten tuote on suunniteltu.
Miten sähköjärjestelmät ja ohjaimet vaikuttavat toimintaan?
Nykyaikaiset varoitusjärjestelmät sisältävät usein useita valopäitä, joita ohjataan koordinoiduna verkkona yhden erillisen kytkimeen kytketyn lampun sijaan.
Jännitteen yhteensopivuus
Ajoneuvojen sähköjärjestelmät vaihtelevat sovelluksen mukaan. Varoituslaitteet on siksi sovitettava ajoneuvon nimellisjännitteen ja toiminta-alueen mukaan.
Jännitteen yhteensopivuus tulee tarkistaa ennen asennusta sen sijaan, että se oletetaan ajoneuvoluokista.
Piirin suojaus
Asianmukainen johdotus, sulakkeet, maadoitus, kaapelin mitoitus, liittimen valinta ja piirien suojaus ovat tärkeitä turvallisen sähköintegraation kannalta.
Johdotusjärjestelmä tulee myös suojata hankaukselta, liialliselta kuumuudelta, liikkuvilta osilta, vedeltä ja mekaaniselta rasitukselta.
Ohjaimen toiminnot
Tuotesuunnittelusta riippuen ohjain voi hallita salamakuvioita, synkronointia, väritiloja, suuntasarjoja, tehonvaihtoa tai useita valomoduuliryhmiä.
| Ohjaustoiminto | Tarkoitus | Käytännön vaatimus |
|---|---|---|
| Tehon ohjaus | Ota varoitusjärjestelmä käyttöön tai poista se käytöstä | Selkeä käyttäjän tunniste |
| Kuvion valinta | Valitse hyväksytty salaman toiminta | Yksinkertainen ja looginen tilajärjestely |
| Värinhallinta | Muuta hyväksyttyä käyttöväriä tai -tilaa | Estä tahattomat sopimattomat yhdistelmät |
| Suuntaohjaus | Luo sarjoja vasemmalle, oikealle tai keskelle | Selkeä suhde tulon ja lähdön välillä |
| Synkronointi | Koordinoi useita moduuleja | Vakaa ajoitus koko järjestelmässä |
Yksinkertaiset säätimet ovat usein käytännöllisempiä
Ohjauspaneeli, jossa on monia painikkeita, ei ole automaattisesti parempi. Kuljettajien on ehkä aktivoitava varoitustoimintoja käsineitä käytettäessä, yötyöskentelyn aikana tai keskittyessään ajoneuvon käyttöön.
Selkeästi merkityt säätimet ja looginen ryhmittely voivat helpottaa järjestelmän käyttöä todellisissa käyttöolosuhteissa.
Palvelun pääsy
Ohjain tulee suojata tarpeettomalta lämmöltä, vedeltä ja iskuilta, mutta sen tulee olla käytettävissä huoltoa varten. Johtosarjat tulee merkitä, jotta teknikot voivat tunnistaa moduulit ja piirit ilman tarpeetonta purkamista.
Kuinka varoitusjärjestelmiä voidaan integroida eri ajoneuvoihin?
Jokaisessa ajoneuvossa on erilainen varoitusongelma. Korin mitat, varusteet, toimintanopeus, työympäristö ja säädökset voivat muuttaa sopivaa kokoonpanoa merkittävästi.
Saattaa vaatia koordinoitua varoituskattavuutta, nopeaa tilan valintaa, kontrolloituja salamakuvioita ja vahvaa näkyvyyttä useista suunnista.
Vaatii usein varoituspeittoa suurten laiterakenteiden ympärillä ja suojaa pölyltä, tärinältä, mudalta ja fyysisiltä vaikutuksilta.
Saattaa pysähtyä usein teiden tai infrastruktuurin viereen, mikä tekee takaa- ja sivuttaistunnistuksen tärkeäksi.
Voi toimia suurten lisälaitteiden ympärillä ja muuttuvissa valaistusolosuhteissa, mikä vaatii harkittua sijoittelua ja kestävää rakennetta.
Voi kohdata oksia, epätasaista maastoa, pölyä, tärinää ja hämäriä olosuhteita, jotka asettavat lisävaatimuksia asennukselle ja kotelon suunnittelulle.
Toimii usein lähellä liikkuvaa liikennettä, joten nopea tunnistus lähestyvistä ja ohitetuista reittiohjeista on erityisen tärkeää.
Laivaston ajoneuvot
Kalusto voi sisältää erilaisia ajoneuvomalleja, joissa on erilaiset katot, säleiköt, sähköjärjestelmät ja korimitat. Standardoidussa varoitusstrategiassa olisi siksi määriteltävä yhteiset toiminnalliset vaatimukset samalla, kun fyysiset kokoonpanot voivat mukautua kuhunkin ajoneuvoon.
Rakentaminen ja raskaat kalusto
Raskaissa laitteissa voi olla suuret sokeat alueet. Varoitusmoduulit on ehkä sijoitettava ohjaajien yläpuolelle, koneen runkojen ympärille tai lähelle takarakenteita. Asennustarvikkeet tulee valita koneeseen liittyvän tärinän ja liikkeen mukaan.
Maatalouden sovellukset
Maatalouskalusto voi siirtyä peltotyöstä tieliikenteeseen. Tästä syystä varoituslaitteiden on ehkä pysyttävä näkyvissä suurten lisälaitteiden ja liikkuvien osien ympärillä, kun ne kestävät pölyä, mutaa, auringonvaloa, kosteutta ja pitkiä käyttöaikoja.
Erikoisajoneuvot
Huolto-, talteenotto-, kuljetus- ja kunnallisajoneuvot voivat vaatia mukautetun yhdistelmän valopalkkeja, majakoita, valopäitä, suuntajärjestelmiä ja ohjaimia. In such cases, application-specific integration is usually more appropriate than relying on one generic product arrangement.
Kaikissa näissä sovelluksissa paras järjestelmä alkaa ajoneuvon käyttöskenaariosta eikä tuoteluettelosta.
Miten vaatimustenmukaisuus ja testaus tulisi arvioida?
Ajoneuvojen varoituslaitteet voivat olla markkinakohtaisten määräysten, fotometristen vaatimusten, sähkömagneettisen yhteensopivuuden, ympäristötestauksen ja ajoneuvoluokan sääntöjen alaisia.
Siksi teknisissä asiakirjoissa esiintyviä termejä ja standardeja on tulkittava huolellisesti. Tietty nimitys voi koskea optista suorituskykyä, sähkömagneettista yhteensopivuutta tai muuta osaa tuotteen vaatimuksesta. Erilaisia nimityksiä ei pidä käsitellä keskenään vaihdettavissa olevina.
Fotometrinen testaus
Fotometrinen arviointi tutkii optista käyttäytymistä ja voi sisältää tehon, jakautumisen, värin ja näkyvyyden määritetyissä kulmissa sovellettavien vaatimusten mukaan.
Tärinätestaus
Ajoneuvon valaistus altistuu jatkuvasti tärinälle. Testaus voi auttaa arvioimaan kotelon, asennusrakenteen, sähköliitäntöjen, piirilevyjen, optisten komponenttien ja sisäisten kokoonpanojen kestävyyttä.
Veden ja sisääntulon testaus
Ulkona käytettävät varoituslaitteet tulee arvioida asiaankuuluvan ympäristöaltistuksen suhteen. Tarvittava suojaus riippuu asennuspaikasta ja käyttöolosuhteista.
Korroosion arviointi
Tiesuola, kosteus, vesi ja teollisuuden epäpuhtaudet voivat vaikuttaa metallipintoihin, pinnoitteisiin, kiinnikkeisiin ja asennusrakenteisiin. Korroosiotestaus voi auttaa tunnistamaan materiaalien ja pintakäsittelyn heikkoudet.
Sähkömagneettinen yhteensopivuus
Varoituslaitteet toimivat radioiden, navigointijärjestelmien, ohjausmoduulien, moottorin elektroniikan, antureiden ja muiden ajoneuvojärjestelmien rinnalla. Sähkömagneettinen yhteensopivuus on siksi tärkeä näkökohta integroidussa ajoneuvoelektroniikassa.
| Testialue | Ensisijainen painopiste | Miksi sillä on merkitystä |
|---|---|---|
| Fotometrinen | Optinen lähtö ja jakelu | Auttaa varmistamaan näkyvyyden ja signaalin käyttäytymisen |
| Tärinä | Mekaaninen kestävyys | Simuloi ajoneuvon liikkeestä aiheutuvia rasituksia |
| Veden sisäänpääsy | Kotelon suojaus | Tärkeää ulko- ja ulkoasennuksessa |
| Korroosio | Materiaalin ja viimeistelyn kestävyys | Koskee suolaa, kosteutta ja teollisuusympäristöjä |
| EMC | Sähköinen yhteensopivuus | Tukee vakaata toimintaa yhdessä muun ajoneuvoelektroniikan kanssa |
Vaatimustenmukaisuus tulee ottaa huomioon myös kokoonpanotasolla. Testitulos voi koskea tiettyä tuotejärjestelyä, väriä, asennussuuntaa tai käyttötapaa. Teknisissä asiakirjoissa tulee tehdä nämä ehdot selväksi.
Mitkä ovat yleisimmät valintavirheet?
Monet varoitusjärjestelmän ongelmat syntyvät valinnan aikana eikä asennuksen jälkeen. Yleisimmät virheet ovat keskittyminen ulkonäköön tai kirkkauteen samalla kun huomioidaan ajoneuvon geometria, lakisääteiset vaatimukset, ympäristöaltistus tai ohjausarkkitehtuuri.
- Valinta vain kirkkauden mukaan:Pelkkä tuotos ei määritä hyödyllistä kattavuutta.
- Asennusasennon huomioimatta jättäminen:Kori tai varusteet voivat tukkia hyvin suunnitellun lampun.
- Sopimattoman värin käyttö:Värivaatimukset vaihtelevat sovelluksen ja lainkäyttöalueen mukaan.
- Ohjaimen huomioimatta jättäminen:Useat valomoduulit tarvitsevat koordinoidun toimintalogiikan.
- Ympäristöaltistuksen huomioiminen:Pöly, muta, suola, tärinä ja lämpötila vaikuttavat tuotteen valintaan.
- Palvelun käytön estäminen:Piilotettuja laitteita on vaikea tarkistaa ja vaihtaa.
- Yhteensopimattomien komponenttien sekoittaminen:Jännitteen, liittimien, ohjaimen arkkitehtuurin ja asennusmittojen on oltava samat.
- Liian monta moduulia lisätään:Useammat tuotteet eivät automaattisesti ratkaise huonoa näkyvyyttä koskevaa strategiaa.
Vain kirkkausongelma
Varoitusjärjestelmä, joka näyttää erittäin kirkkaalta yhdestä suunnasta, voi silti tuottaa heikon sivu- tai takapeiton. Siksi koko katselukuori on otettava huomioon.
Yksi tuote sopii kaikille -ongelma
Kattovalopalkki, joka toimii hyvin yhdessä kuorma-autossa, voi olla sopimaton pienikokoiseen huoltoajoneuvoon. Samoin säleikön valopää voi olla ihanteellinen yhdelle vartalonmuodolle ja huonosti toiselle.
Laki-väriongelma
Väri tulee vahvistaa kohdemarkkinoiden ja ajoneuvon roolia varten ennen asennusta. Tuote, joka pystyy fyysisesti tuottamaan tietyn värin, ei automaattisesti tee tästä väristä sopivaa jokaiseen käyttötarkoitukseen.
Huollon ongelma
Varoitusjärjestelmät asennetaan usein vaikeisiin paikkoihin, koska näkyvimmät kiinnityskohdat eivät aina ole helpoimmin huollettavia. Asennuksen tulee tasapainottaa näkyvyys ja kohtuullinen pääsy tarkastusta, puhdistusta ja vaihtoa varten.
Kuinka valmistajat voivat parantaa järjestelmän luotettavuutta?
Luotettavat varoituslaitteet riippuvat LEDien, piirilevyjen, optisten linssien, koteloiden, tiivisteiden, liittimien, johtojen, asennuslaitteiden ja ohjainkomponenttien koordinoidusta laadusta.
Optinen kokoonpanon ohjaus
Emitterin sijoitus ja linssin kohdistus voivat vaikuttaa optiseen tasaisuuteen. Kun useita moduuleja asennetaan vierekkäin, pienet erot optisessa käyttäytymisessä voivat tulla näkyvämmiksi.
Sähkökokoonpanon ohjaus
Johdot, juotosliitokset, liittimet, piirisuojakomponentit ja painetut piirilevyt tulee koota valvottujen valmistusmenetelmien mukaisesti.
Mekaaninen kokoonpanon ohjaus
Kiinnikkeet, kannattimet, tiivisteet, kaapelien ulostulot ja linssiliitännät tulee asentaa johdonmukaisesti. Ajoneuvon tärinä aiheuttaa toistuvaa mekaanista rasitusta näihin osiin.
Prosessin tarkastus
Laaduntarkastus on vahvempi, kun se jaetaan koko valmistukseen sen sijaan, että se rajoittuisi lopulliseen kosmeettiseen tarkastukseen.
- Tarkista saapuvat komponentit:Tarkista kriittiset LEDit, elektroniikka, linssit, kotelot, tiivisteet ja liittimet.
- Ohjauskokoonpano:Käytä toistettavia toimenpiteitä johdotuksessa, juottamisessa, tiivistämisessä, kiinnittämisessä ja linssien asennuksessa.
- Tarkista optinen toiminta:Tarkista hyväksytyt valokuviot ja optinen teho.
- Arvioi ympäristön kestävyys:Suorita asiaankuuluvat vesi-, tärinä-, korroosio- ja lämpötilatestit.
- Tarkista ohjaimen toiminta:Vahvista kuviot, värit, synkronointi ja suuntatoiminnot.
- Tarkista valmis kokoonpano:Tarkista liittimet, kiinnityskohdat, linssin kunto, kotelon laatu ja merkinnät.
Miksi johdonmukaisuus on tärkeää kalustosovelluksissa?
Laivasto voi asentaa kymmeniä tai satoja varoitusmoduuleja eri ajoneuvoalustoille. Yhdenmukainen optinen toiminta, ohjaimen logiikka, liittimet, asennustavat ja dokumentaatio voivat tehdä asennuksesta ja ylläpidosta paljon helpompaa.
Dokumentointi osana laatua
Tekniset piirustukset, kytkentäkaaviot, asennusohjeet, ohjaintiedot ja tarkastuspöytäkirjat auttavat luomaan selkeän yhteyden valmistuksen ja ajoneuvon integraation välille.
Hyvä dokumentaatio tukee myös tulevaa huoltoa. Teknikon tulee pystyä tunnistamaan, mikä moduuli kytkeytyy mihinkin ohjaimen lähtöön, ja ymmärtämään aiottu toimintatila ilman, että koko ajoneuvoa peruutetaan.
Mitä käytännön teknisten eritelmien tulisi sisältää?
Käytännön tekninen erittely muuttaa yleisen varoitusvalovaatimuksen konfiguraatioksi, jonka suunnittelijat, valmistajat, asentajat ja käyttäjät ymmärtävät johdonmukaisesti.
| Määrittelyalue | Määritettävät tiedot | Miksi sillä on merkitystä |
|---|---|---|
| Ajoneuvon rooli | Hätä-, rakennus-, sähkö-, maatalous-, kuljetus-, palvelu- tai erikoiskäyttö | Perustaa toimintakontekstin |
| Kokoonpano | Valopalkki, majakka, valopää, piilopaikka, visiiri, suuntajärjestelmä | Määrittää fyysisen ja optisen integraation |
| Väri | Hyväksytty varoitusväri tai -yhdistelmä | Yhdistää järjestelmän sovellusvaatimuksiin |
| Jännite | Ajoneuvojen sähköarkkitehtuuri ja toiminta-alue | Estää sähköisen yhteensopivuuden |
| Ohjaus | Kuviot, synkronointi, suuntatilat, värinhallinta | Määrittää järjestelmän toiminnan |
| Asennus | Katto, säleikkö, taka-, sivu-, visiiri, piiloasennus | Määrittää näkyvyyden ja asennusvaatimukset |
| Ympäristö | Vesi, pöly, tärinä, lämpötila, UV, korroosio | Sopivat rakenteen käyttöolosuhteisiin |
| Testaus | Sovellettavat markkina- ja tuotetestivaatimukset | Tarjoaa selkeän teknisen perustan arvioinnille |
Määritä ensin ajoneuvo
Ajoneuvon mitat, kattorakenne, koripaneelit, säleiköt, varustetelineet, peilit, ovet, lisälaitteet ja olemassa olevat valot tulee kartoittaa ennen varoitusasettelun viimeistelyä.
Määrittele todelliset käyttöolosuhteet
Eritelmissä tulee määrittää, missä ja milloin järjestelmää käytetään. Päivätyöt tienvarsilla, yörakentaminen, hätätilanne, maataloustyöt, varastopihat ja kunnalliset palvelut voivat vaatia hyvin erilaisia varoitusstrategioita.
Määritä näkyvyysalueet
Sen sijaan, että ilmoittaisit vain, kuinka monta lamppua tarvitaan, määritä, mitkä suunnat on säilytettävä näkyvissä. Tekninen suunnitelma voi yksilöidä etu-, taka-, sivu-, korkea- ja lähialueen peittovaatimukset.
Määrittele sähköinen arkkitehtuuri
Jännite, virtavaatimukset, liitintyyppi, ohjaimen sijainti, piirin suojaus, kaapelien reititys ja maadoitus tulee tunnistaa ennen tuotannon tai ajoneuvon muuntamisen aloittamista.
Määrittele palveluvaatimukset
Varoituslaitteiden tulee olla käytännöllisiä puhdistaa, tarkastaa, säätää ja vaihtaa. Tämän vuoksi teknisten eritelmien olisi sisällettävä tarvittaessa huolto- ja asennustiedot.
Tunnista, missä lähestyvän liikenteen, jalankulkijoiden ja työntekijöiden on nähtävä ajoneuvo.
Tunnista fyysiset kiinnityskohdat, esteet, kori ja käytettävissä oleva tila.
Tunnista virtalähde, ohjaimen sijainti, kaapelireitit, suojaus ja huoltoon pääsy.
Tunnista, kuinka tuote puhdistetaan, tarkastetaan, säädetään ja vaihdetaan.
Käytännöllinen valintatyönkulku
- Määritä ajoneuvon toiminto:Selvitä syy, miksi ylimääräinen visuaalinen varoitus tarvitaan.
- Kartan katseluohjeet:Tunnista etu-, taka-, sivu-, korkea- ja lähinäkyvyystarpeet.
- Tunnista esteet:Tarkista kori, telineet, peilit, työkalut, lisälaitteet ja varusteet.
- Valitse fyysinen kokoonpano:Valitse sopiva palkkien, majakoiden ja valopäiden yhdistelmä.
- Vahvista värit ja kuviot:Valitse hyväksytyt toimintatilat määränpään ja ajoneuvon roolille.
- Vahvista sähköyhteensopivuus:Tarkista jännite, johdot, liittimet, säätimen toiminnot ja piirin suojaus.
- Vahvista ympäristövaatimukset:Sovita laitteet vedelle, pölylle, tärinälle, UV-säteilylle ja lämpötiloille.
- Tarkista dokumentaatio:Varmista, että tuotepiirustukset, johdotustiedot, asennustiedot ja testidokumentaatio vastaavat lopullista kokoonpanoa.
Tämä työnkulku pitää tuotevalikoiman sidoksissa todellisiin ajoneuvovaatimuksiin. Se tarjoaa myös selkeämmän perustan kommunikaatiolle ajoneuvojen valmistajien, kalustooperaattoreiden, integraattoreiden, ostotiimien ja asennusteknikkojen välillä.
Usein kysytyt kysymykset
Mihin LED-varoitusvaloja pääasiassa käytetään?
Niitä käytetään lisäämään ajoneuvon näkyvyyttä ja viestimään erityisistä käyttöolosuhteista, kuten hätätilanteesta, tienvarsitöistä, rakentamisesta, kunnossapidosta, yleishyödyllisistä toiminnoista, liikenteenohjauksesta tai muista lisätietoisuutta vaativista toiminnoista.
Soveltuvatko kaikki varoitusvalojen värit jokaiseen ajoneuvoon?
Ei. Varoitusvalojen värejä voidaan säätää maan, lainkäyttöalueen, ajoneuvoluokan ja palvelutyypin mukaan. Kohdemarkkinat ja ajoneuvon suunniteltu toiminto tulee vahvistaa ennen värin määrittämistä.
Mitä eroa on valopalkin ja valopään välillä?
Valopalkki on yleensä suurempi monimoduulikokoonpano, joka asennetaan usein ajoneuvon katolle laajan peiton takaamiseksi. Valopää on pienempi yksittäinen moduuli, joka voidaan jakaa eteen, taakse, sivuille tai muille kehon alueille.
Miksi ajoneuvossa olisi useita pieniä moduuleja yhden suuren valopalkin sijaan?
Hajautetut moduulit voivat täyttää päällirakenteesta, laitteista tai ajoneuvon geometriasta johtuvat näkyvyysaukot. Ne voivat myös helpottaa varoitustoimintojen integrointia alueille, joissa suuri kattokokoonpano ei ole käytännöllinen.
Tarkoittaako suurempi kirkkaus aina parempaa varoitustehoa?
Ei. Hyödyllinen varoitusteho riippuu myös optisesta jakautumisesta, katselukulmasta, asennusasennosta, taustavalosta, säästä, ajoneuvon geometriasta ja salaman käyttäytymisestä.
Mihin varoitusvalo pitäisi asentaa?
Oikea asento riippuu ajoneuvosta ja siitä, mistä suunnasta se on tunnistettava. Katto-, säleikkö-, taka-, sivu-, visiiri- ja piiloasennoilla on kaikilla erilaisia etuja ja rajoituksia.
Mitä tulee ottaa huomioon rakennusajoneuvoissa?
Keskeisiä näkökohtia ovat tärinä, pöly, muta, iskualtistus, laitteiden liike, asennuslujuus, näkyvyys suurten konerakenteiden ympärillä, johtojen suojaus ja huoltoon pääsy.
Kuinka tärkeä ohjain on?
Ohjain voi koordinoida useita moduuleja ja hallita hyväksyttyjä salamakuvioita, synkronointia, suuntasarjoja, väritiloja ja vaihtotoimintoja. Se on tärkeä osa yleistä varoitusjärjestelmää.
Miksi ympäristönsuojelu on tärkeää?
Ajoneuvoihin asennettavat tuotteet voivat kohdata sadetta, roiskeita, pölyä, mutaa, suolaa, tärinää, UV-altistusta ja lämpötilan muutoksia. Kotelon, linssin, sähköliitäntöjen, kiinnityslaitteiden ja asennustavan tulee olla sopivia todelliseen ympäristöön.
Millaisia testejä tulisi harkita?
Sovelluksesta ja markkinoista riippuen asiaankuuluvat arvioinnit voivat sisältää fotometrisen testauksen, tärinätestauksen, veden pääsyn testauksen, korroosioarvioinnin, lämpötilan arvioinnin, sähkötestauksen ja sähkömagneettisen yhteensopivuuden testauksen.
Voidaanko varoitusjärjestelmiä räätälöidä eri ajoneuvomalleille?
Kyllä. Räätälöinti voi sisältää moduulin koon, asennuskiinnikkeitä, kaapelien pituuksia, liittimiä, ohjainlogiikkaa, salamakuvioita, väriyhdistelmiä ja fyysisiä asennusjärjestelyjä.
Kuinka kalusto voi standardoida eri ajoneuvojen varoitusjärjestelmät?
Laivasto voi asettaa yhteisiä vaatimuksia hyväksytyille väreille, toimintamalleille, ohjainlogiikalle, johdotuskäytännöille, liittimille, ympäristönsuojelulle ja tarkastusmenettelyille sallien samalla fyysisen kiinnityskokoonpanon vaihdella ajoneuvomalleittain.
Mikä on tärkein tekijä varoitusjärjestelmää valittaessa?
Tärkein tekijä on se, viestiikö koko järjestelmä selkeästi ajoneuvon toimintakunnosta niissä olosuhteissa, joissa ajoneuvo todella toimii. Tämä edellyttää sovelluksen, katselukulmien, asennuksen, optiikan, värin, ohjauksen, sähköisen yhteensopivuuden, ympäristönsuojelun ja sovellettavien vaatimusten huomioon ottamista yhdessä.
Kuinka parempi varoitusmuotoilu voi luoda selkeämpää ajoneuvoviestintää?
Tehokas ajoneuvon varoitusvalaistus on enemmänkin koordinoidun suunnittelun kuin yksittäisen spesifikaation tulos. LED-tekniikka tarjoaa joustavan perustan, mutta lopullinen suorituskyky riippuu optisesta suunnittelusta, väristä, salaman käyttäytymisestä, asennusasennosta, ohjauslogiikasta, sähköintegraatiosta, ympäristönsuojelusta ja itse ajoneuvosta.
Tienvarsihuoltotrukki saattaa tarvita vahvan taka- ja sivutunnistuksen, kun se pysähtyy liikenteen viereen. Rakennuskone saattaa tarvita korkeamman peiton suuren rakenteen ympärille. Maatalouslaitteet saattavat vaatia varoitusnäkyvyyden lisälaitteiden ympärillä työskennellessäsi muuttuvassa säässä. Hätäajoneuvo voi vaatia useita koordinoituja moduuleja, joissa on selkeästi määritellyt toimintatavat.
Nämä skenaariot osoittavat, miksi varoituslaitteet pitäisi suunnitella järjestelmäksi. Jokaisella moduulilla tulee olla syy asentamiseen. Jokaisen asennusasennon tulee täyttää näkyvyysvaatimukset. Jokaisen säätimen toiminnon tulee vastata toiminnallista tarvetta.
Laivastonhaltijoiden ja ajoneuvointegraattoreiden kannalta tämä lähestymistapa helpottaa myös standardointia. Voidaan asettaa yhteisiä vaatimuksia väreille, kuvioille, ohjaimille, johdotuksille, asennusmenetelmille, ympäristönsuojelulle ja katsastuksille samalla kun jokainen ajoneuvoalusta voi käyttää omaan korirakenteeseensa sopivaa kokoonpanoa.
For manufacturers, the same principle supports more useful customization. Sen sijaan, että komponentteja vaihdettaisiin ilman määriteltyä tarkoitusta, räätälöity järjestelmä voidaan kehittää tietyn ajoneuvoroolin, asennusvaatimuksen, näkyvyysalueen, ympäristöolosuhteiden tai ohjausarkkitehtuurin ympärille.
Loppujen lopuksi hyvin suunniteltuLED-varoitusvalotpitäisi helpottaa ajoneuvon tunnistamista ja sen käyttökunnon ymmärtämistä. Tavoitteena ei ole visuaalinen ylilyönti. Tavoitteena on luotettava, selkeä, asianmukaisesti hallittu viestintä ajoneuvon ja sitä ympäröivien ihmisten välillä.
Tarvitsetko ajoneuvokohtaisen varoitusvalokokoonpanon?
NOVAtarjoaa ajoneuvojen varoitusvaloratkaisuja erilaisiin käyttöympäristöihin, ajoneuvorakenteisiin, asennusvaatimuksiin, ohjausjärjestelmiin ja sovellusskenaarioihin. Jos haluat kokoonpanon, joka vastaa projektisi vaatimuksia,ota meihin yhteyttäkeskustella teknisistä yksityiskohdista.
